| ブランド名: | raycus |
|---|---|
| 証明: | ce |
| モデル番号: | raycus 4000 |
指定は次のテーブルにリストされている
表5の指定
| 表6プロダクトSpecificationsModel | C4000S | テスト条件 |
| 光学指定 | ||
| わずかな出力電力（w） | 4000-4200 | |
| 操作モード | CW/Modulated | |
| 分極国家 | 任意 | |
| 出力電力Tunability （%） | 10~100 | |
| 放出波長（nm） | 1080±5 | わずかな出力電力 |
|
出力電力不安定（%） |
±1 |
わずかな出力電力 |
| 操作の時間:≥5h | ||
| 周囲温度:22±1℃ | ||
| 調節頻度（Hz） | 1~5,000 |
最低レーザーの脈拍 width>160us |
| 赤いガイド レーザー力（MW） | 0.5~1 | |
| QBHの頭部の光学出力特性 | ||
| ビーム質（mm×mrad） | 1.5~2 | わずかな出力電力 |
| 繊維の棒径（μm） | 50 | カスタマイズ可能な直径 |
| 開口数 | 0.2 | |
| 配達ケーブル長（m） | 20 | カスタマイズ可能な長さ |
| 電気特徴 | ||
| 電源 | 380±10% V AC、50/60Hz | |
| 最高。パワー消費量（W） | 12500 | |
| 制御モード | RS-232/AD/Ethernet | |
| 他の特徴 | ||

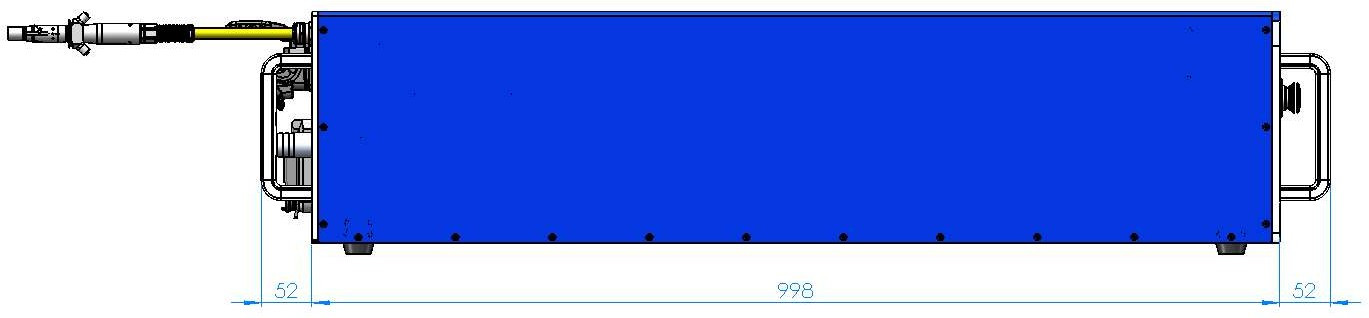

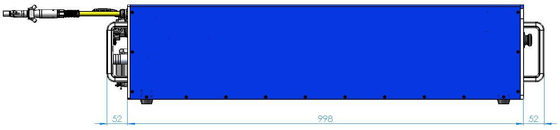

| 次元（W×H×D） （mm） | 1 02×4 7×250 （含みなさい。ハンドル）） | |
| 重量（kg） | <80> | |
| 作動の周囲温度（℃） | 10~40 | |
| 湿気（%） | 30~70 | |
| 保管温度（℃） | -10~60 | |
| 冷却方法 | 水冷 |

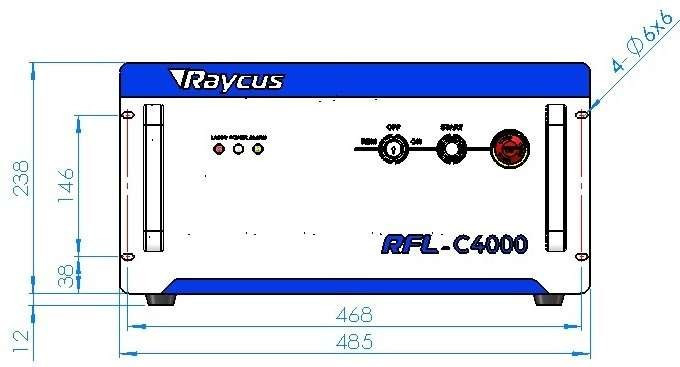

1. REM/OFF/ON:キー スイッチ、レーザーの制御システムの電源スイッチ。キーを挿入しなさい;" on "の位置へキーをまたは『レム』の位置へ左回りに右回りに回すことはレーザーの制御システムで動力を与える。それからレーザーは『CTRL-INTERFACE』のあなたの前の組み立てによって制御モードに入る。4.9制御モードを詳細については参照できる。
2. 力:軽い制御システム力は制御システムがあることを示す
つけられる。
3. 開始:このボタンが押し下げられるとき緑レーザーの主力ボタンは、レーザー レーザーを出して準備ができている。
4. レーザー:赤いレーザーの放出表示器はレーザーの放出がついていると照らす。
5. 警報:黄色い警報表示器はエラー状態を示す。
6. 非常停止:レーザーをすぐに停止するためにそれを押しなさい。ボタンが位置に『』あるとき、解放するためにそれを右回り回しなさいしかし二回目のキー スイッチによって動力を与えた前にレーザーは始まることができない。

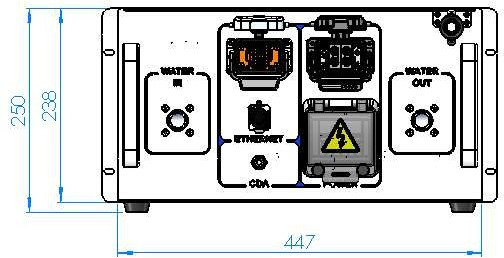

1. ACは入った:電源コードのプラグによって私達しか合わせることができない供給の源の入力のためのソケットは提供した。
2. 力:ACの切換えを制御する空気スイッチ。
3. CTRL-INTERFACE:制御インタフェースは、このインターフェイス男性の24針のコネクターであり、多機能である。エンド ユーザーはインターフェイスが付いている制御モードおよび入力アナログ制御信号を置くことができたり、またそれから欠陥信号を得る。
4. 水:流れ、戻る冷水のための管のコネクター、入口および出口。（冷却装置の条件の対応するレーザー モデルそして配水管のサイズについては表6を見なさい）
5. イーサネット:イーサネット インターフェイス。それはレーザーにリモート・コントロールおよび貯蔵警報情報を提供できる。
6. CDA:きれいな乾いた空気の入力。きれいな乾いた空気は露の形成を防ぐここに入力である。
CDAの適用:
CDAが顧客によって提供されれば、ドライヤーによって冷却され、乾燥しなければならなかったり5μm粒子および0.3μm粒子フィルターによって、および0.1μm粉砕されたルブリケーターろ過した。CDAの温度は5~40℃の範囲にあるなりCDAの温度が冷水の温度以下5℃であることを）最も高い露点は0℃ （提案されるである。CDAの圧力は0.1 MPaの下にある、流動度は10のLPMであり、コネクターによって合う管の外の直径は6mmである。
Raycusによって提供されるCDAのフィルター モジュールが使用されれば、CDAはまたドライヤーによって冷却され、乾燥し圧力は0.8MPaの下でコネクターによって合う管の外の直径である6mmあるべきである。
CDAはレーザーの開始前に入力30分べきである。周囲温度が25℃の下にあり、湿気が50%の下にあれば、CDAは不必要である。
電源接続
表7の電源接続の条件
| モデル | RFL-C4000S |
| 供給の源 | 380±10% V AC 50/60Hz |
|
電源コード |
|
| 電源コードの1つの端 | 4本のワイヤーはL1、L2のL3andのPEを分類した。 |
| 印の記述 |
L1、L2のL3->の統制線 PE->の保護地球 |
インターフェイス定義
CTRL-INTERFACEはレーザー制御、指定のためであり、定義は下記のようにある:
図8 CTRL-INTERFACE
24のピンCtrlインターフェイスの表8定義
|
PIN いいえ。 |
名前 |
ライン印 |
タイプ |
レベル |
ドライブ流れ |
典型的な応答時間 |
記述 |
| 1 | Interlock2A | ITL-2A |
接触の閉鎖は入った |
24VDC |
<1a> |
<500ms> |
外的な電圧か基づいていることに接続されない受動の接触。 |
| 2 | Interlock1A | ITL-1A | |||||
| 3 | Interlock1B | ITL-1B | |||||
| 4 | Interlock2B | ITL-2B | |||||
| 5 | RS232Tx | TX |
120ms |
データを送信しなさい | |||
| 6 | RS232Rx | RX | データを受け取りなさい | ||||
| 7 | RS232Com | GND | RS-232リターン | ||||
|
8 |
遠隔キー スイッチ |
RPA |
接触の閉鎖は入った |
24VDC |
<1a> |
<1s> |
リモート モードの内部制御システムの電源を活動化させる。に接続されない受動の接触、 eのxternalの電圧または 基づいていること。 |
|
9 |
RPB |
|
10 |
遠隔起動ボタン |
START-A |
即時の接触の閉鎖の入力 |
24VDC |
<1s> |
リモート | モード、開始 | |||||||||
| レーザーの主力 | ||||||||||||||||
| 供給。受動の接触、 | ||||||||||||||||
|
11 |
START-B |
に接続されなくて | ||||||||||||||
| 外的な電圧または | ||||||||||||||||
| 基づいていること。 | ||||||||||||||||
|
12 |
現在を制御するアナログ入力 |
1-10V |
アナログ入力 |
1-10VDC |
1 mA |
100us |
1-10 VDC= 10 –セット・ポイント100%をアナログ入力 | |||||||||
|
13 |
アナログの出力電力モニター |
AOUT |
アナログ出力 |
0-8VDC |
11mA |
100µs |
0-8 VDCをアナログ出力 （細部については工場点検のレポートを参照しなさい） |
|||||||||
|
14 |
隔離されたアナログCom |
GND1 |
リターン |
ピン12、13,19,22,23,24の信号のためのリターン | ||||||||||||
| 15 | Modulation+ | MOD+ | デジタル入力 | 5-24VDC | 6 mA | 20µs | 入力5 -24 VDCの | |||||||||
| 16 | 調節 | MOD- | リターン | ピン15の信号のためのリターン | ||||||||||||
|
17 |
導かれたレーザー制御 |
RED-LASE R |
デジタル入力 |
5-24Vdc |
6 mA |
120ms |
肯定的な端はリモートの放出を活動化させる モード |
|||||||||
|
18 |
放出は可能になる |
LAS-C |
デジタル入力 |
5-24VDC |
6 mA |
1ms |
肯定的な端はリモート モードの放出を活動化させる | |||||||||
|
19 |
システム誤差 （間違い） |
S-ERR |
デジタル出力 |
24VDC |
100mA |
120ms |
High=Systemの間違い |
|||||||||
|
20 |
システム公有地 |
GND2 |
リターン |
ピン17,18,21のためのリターン |
||||||||||||
|
21 |
間違いの調整 |
調整 |
デジタル入力 |
5-24VDC |
6 mA |
120ms |
上昇端の調整（ | |||||||||
| 再設置可能な警報） | ||||||||||||||||
| 22 | 準備ができた | 準備ができた | デジタル出力 | 24VDC | 100mA | 120ms | High=Laserは準備ができている | |||||||||
| 22 | 力は始まった | 力 | デジタル出力 | 24VDC | 100mA | 120ms | High=は主力s upply始まる | |||||||||
| 23 | レーザーの放出 | レーザー | デジタル出力 | 24VDC | 100mA | 100ms | High=Laserは放出である | |||||||||
